液压过滤器有哪些流通形式
液压过滤器油液一般是从滤芯外部穿透滤层自滤芯内部流出，从里向外流通者较少。流通线路有直通流通式、T形流通式和Y形流通式。
那么，液压过滤器的形式有哪些呢?

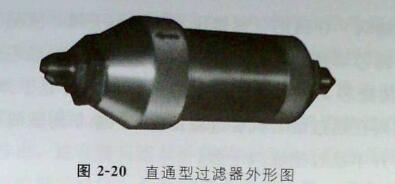

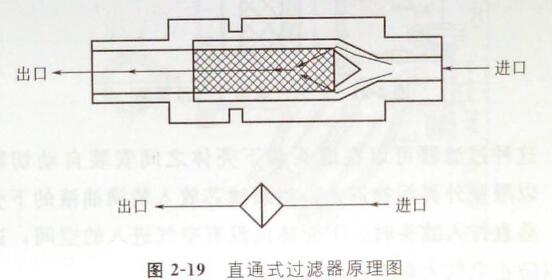

第一，直通式过滤器：直通式过滤器中，进口和出口呈一条直线。它最大缺点是更换滤芯要拆卸管路，先将整套过滤器卸掉再去更换，优点是节省安装空间。其原理及外形图分别见图2-19，图2-20。
第二， T形过滤器：

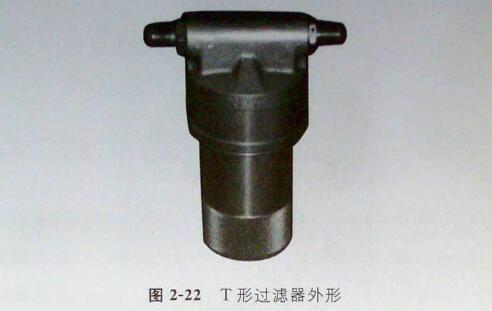

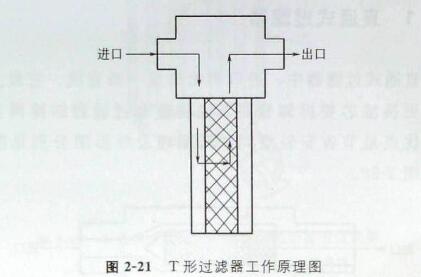

如图2—21，图2-22所示，T形流通式过滤器的进出口两端(滤头)是永久性地连接在系统管路上，也就是说，只将下壳体拧下就可更换滤芯，不必拆卸管路。
这种过滤器可以在滤头和下壳体之间安装自动切断的阀，以限制外界污物进入。当新滤芯放人装满油液的下壳体时，垂直拧人滤头时，下壳体已没有空气进入的空间，这就可以防止空气大量进入系统。
第三，Y形过滤器：

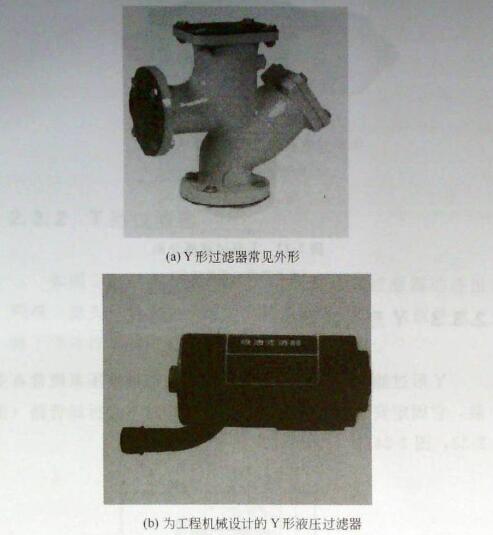

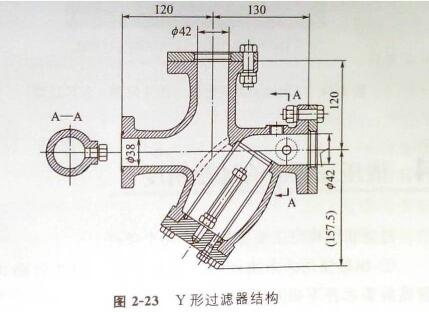

Y形过滤器在轮船、挖掘机等大型机械液压系统常有安装，它固定安装在管路上，但更换滤芯时不必拆卸管路(图2-23.图2-24)。
